ELBOT S-5.
Sáu trục. Một nền tảng linh hoạt.
Chuyển động chính xác cho hành trình tự động hóa của bạn. Khám phá thông số, vùng làm việc và khả năng tích hợp của S-5.
6 AXES / 10 KG / 1,315 MMHiểu rõ từng thông số.
Dữ liệu theo brochure ELBOT S-5 2026. Cấu hình tích hợp được xác nhận theo từng dự án.
Thông số tổng quan
| Model | ELBOT S-5 |
|---|---|
| Số trục | 6 |
| Tải trọng tối đa | 10 kg |
| Tầm với | 1.315 mm |
| Độ lặp lại | ±0,1 mm |
| Tốc độ tối đa | 2 m/s |
| Khối lượng robot | ~48 kg |
| Kích thước chân đế | 200 × 200 mm |
| Kiểu lắp đặt | Lắp sàn |
| Nguồn điện robot | 220V AC |
| Nhiệt độ vận hành | 5–45 °C |
| Cấp bảo vệ | IP53 |
Phạm vi chuyển động các trục
| J1 | ±170° |
|---|---|
| J2 | −85° / +135° |
| J3 | −80° / +90° |
| J4 | −160° / +160° |
| J5 | −125° / +125° |
| J6 | ±360° |
Khi chọn tải trọng, cần tính tổng khối lượng dụng cụ, đầu gắp và chi tiết. Điều kiện vận hành và chu kỳ cần được đánh giá trong cấu hình thực tế.
Từng góc nhìn.
Cùng một độ chính xác.

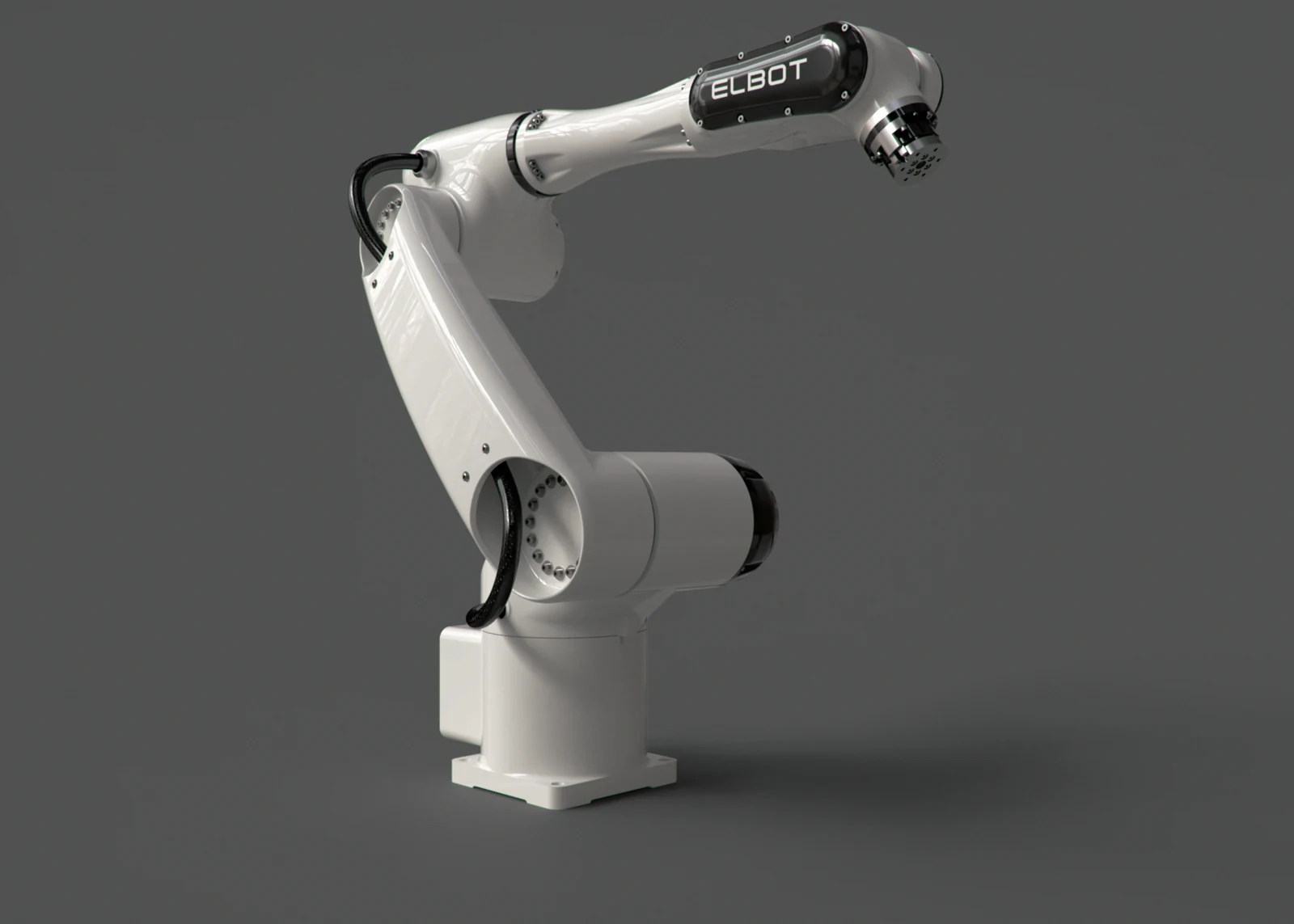

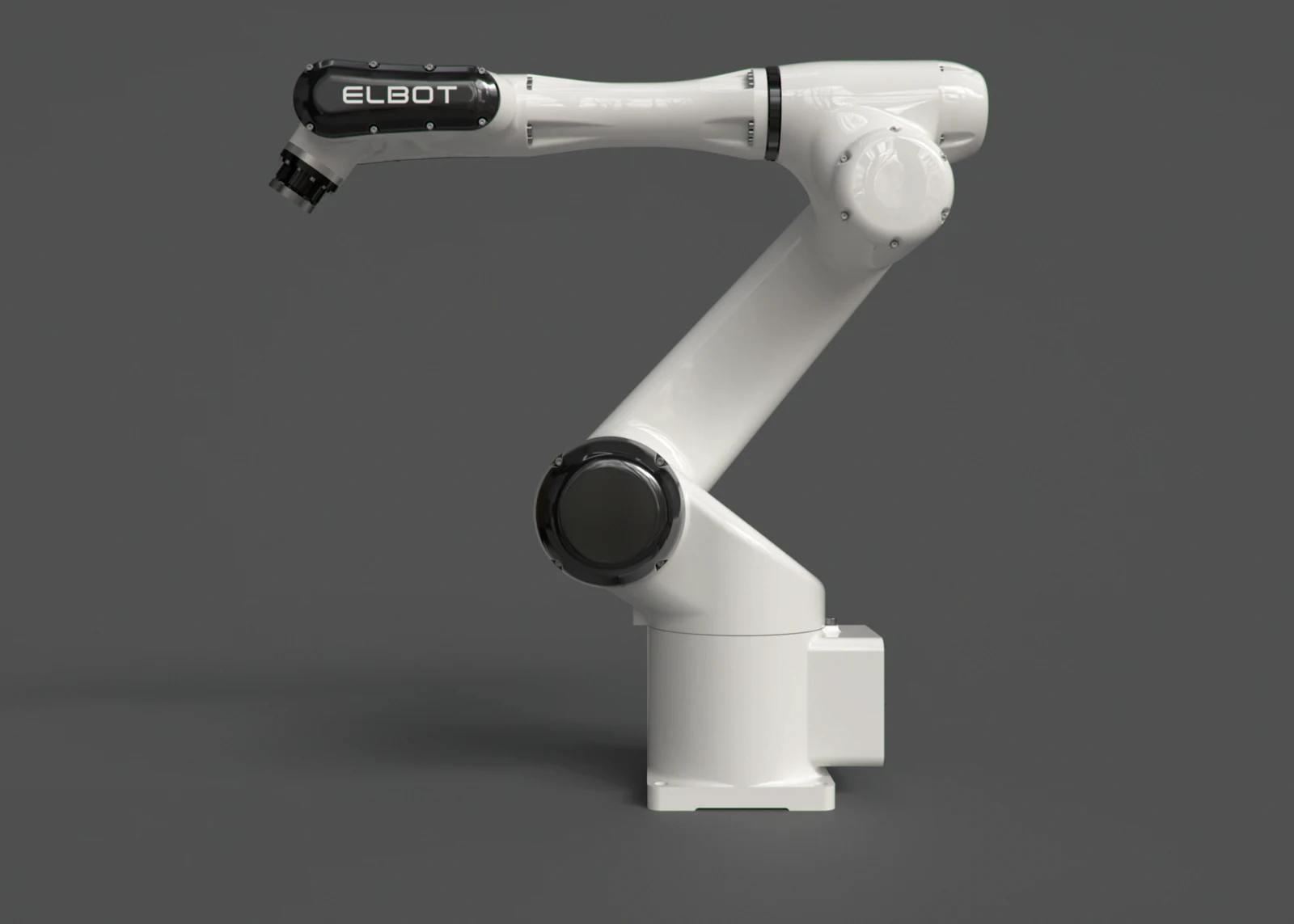

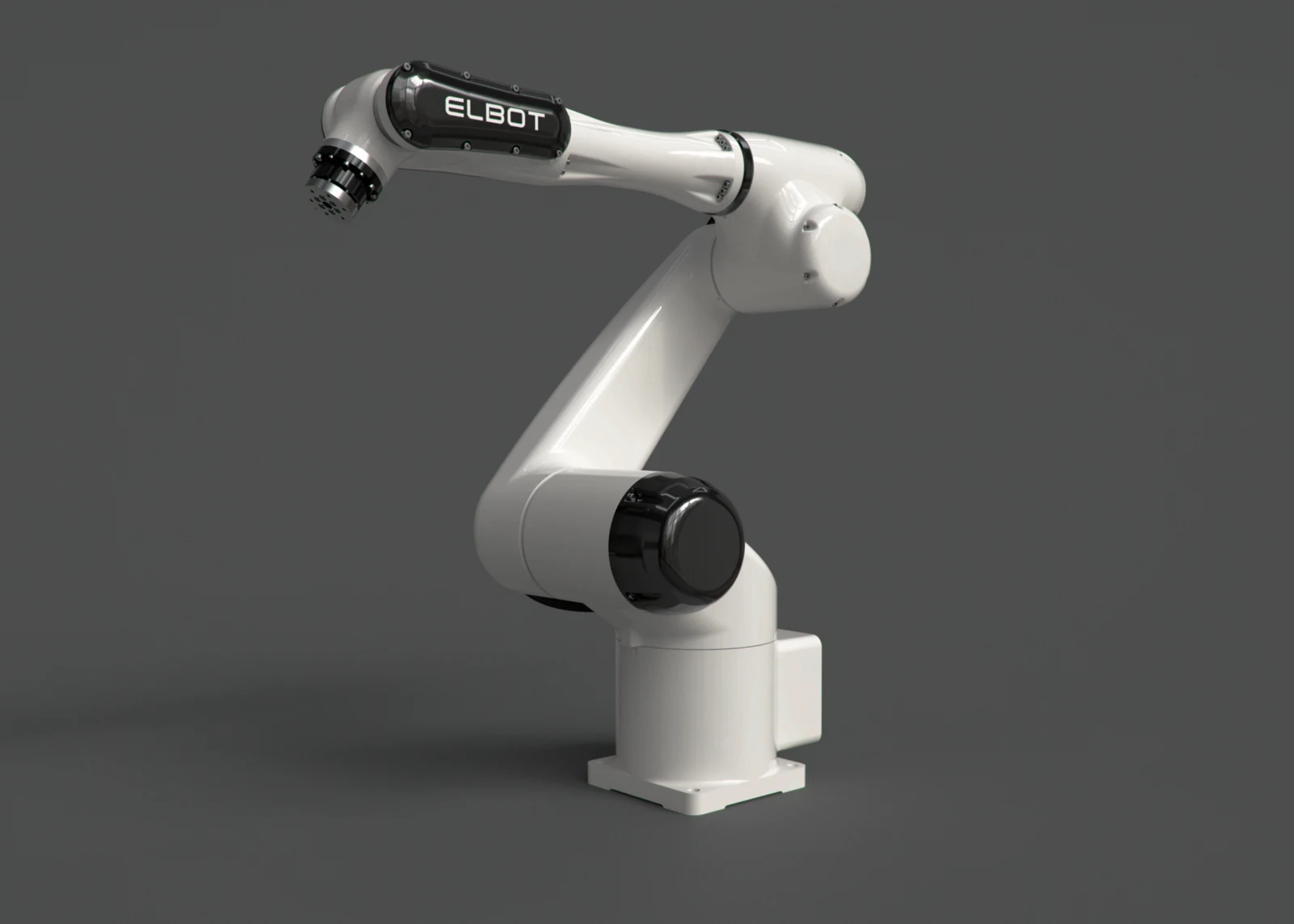

Khám phá thiết kế S-5 qua bộ ảnh render sản phẩm, từ tổng thể đến chi tiết cánh tay.
Hình ảnh render thiết kế sản phẩm. Cấu hình đầu công tác và thiết bị đi kèm tùy ứng dụng.
Không gian cho
chuyển động tiếp theo.
Đơn vị kích thước: mm. Xem brochure gốc để đối chiếu khi thiết kế cơ khí.
Chuyển động chính xác.
Hồ quang ổn định.
Brochure giới thiệu nguồn hàn MIG Jasic NB-350E cho cấu hình hàn robot. Công nghệ inverter IGBT, hỗ trợ MIG/MMA và chế độ 2T/4T.
| Nguồn hàn | Jasic NB-350E |
|---|---|
| Nguồn cấp | 3 pha 380V ±15%, 50 Hz |
| Công suất định mức | 13,9 kVA |
| Điện áp hàn MIG | 15–38 V |
| Dòng hàn MMA | 20–350 A |
| Chu kỳ tải | 50% |
| Đường kính dây hàn | 0,8–1,2 mm |
| Khối lượng cuộn dây | 15 kg |
| Hiệu suất | 85% |
| Cấp bảo vệ nguồn hàn | IP21 |
| Khối lượng nguồn hàn | ~32 kg |
Nguồn hàn là thiết bị của cấu hình tích hợp; phạm vi cung cấp được xác nhận trong báo giá.
Bạn hỏi.
Elbot giải đáp.
S-5 có tải trọng và tầm với bao nhiêu?
ELBOT S-5 có tải trọng tối đa 10 kg, tầm với 1.315 mm và độ lặp lại ±0,1 mm theo brochure 2026. Khi chọn cấu hình, cần tính cả khối lượng dụng cụ và chi tiết.
Robot cần nguồn điện như thế nào?
Robot sử dụng nguồn 220V AC. Nguồn hàn Jasic NB-350E trong cấu hình hàn sử dụng điện 3 pha 380V ±15%, 50 Hz; cần chuẩn bị hai yêu cầu cấp điện riêng.
Có thể tích hợp S-5 vào dây chuyền hiện có không?
Hãy gửi bản vẽ bố trí, thông tin máy, tín hiệu giao tiếp và chu kỳ mong muốn. Đội ngũ kỹ thuật sẽ đánh giá khả năng tích hợp, thiết kế đồ gá và phương án bảo vệ phù hợp.
Làm thế nào để nhận báo giá?
Liên hệ đội ngũ qua email hoặc WhatsApp và cung cấp ứng dụng, khối lượng chi tiết, kích thước vùng làm việc cùng tiến độ dự kiến. Báo giá được xác định theo cấu hình thực tế.
